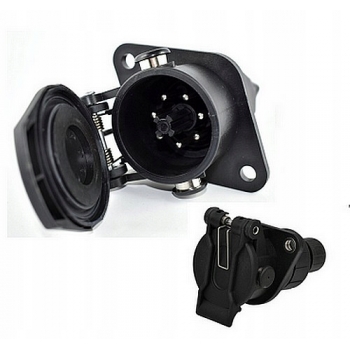

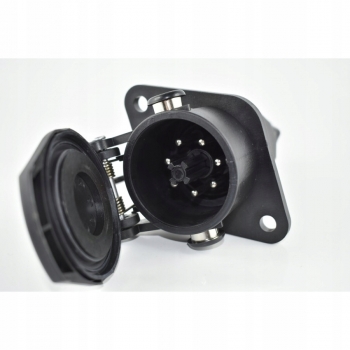

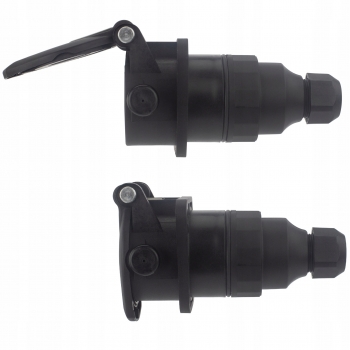

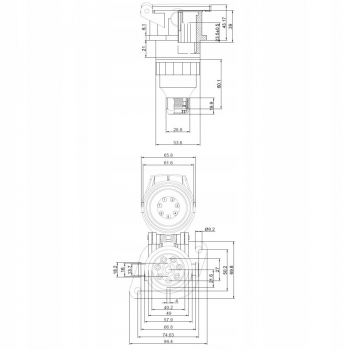

Gniazdo naczepowe do transportu EBS ABS 7-pin 24V skręcane

Zastosowanie:

Przeznaczone do podłączenia i zasilania instalacji elektrycznej 24V w naczepach, przyczepach o dużej ładowności i innych pojazdach ciężkich:

• przyczepy i przyczepki transportowe
• lawety
• TIR
• naczepy
• ciągniki siodłowe
• ciężarówki
• przyczepy kempingowe
• kampery
• maszyny rolnicze
• autobusy, autokary
• przemysł motoryzacyjny

Gniazdo 7 PINOWE ABS / EBS 24V – gniazdo do transportu

Profesjonalne uniwersalne gniazdo7 PIN EBS charakteryzuje się łatwą obsługą i podłączeniem, jest w pełni rozbieralne.

Najważniejsze cechy:

• Uniwersalne, pasuje do każdego typu naczepy / przyczepy
• Zapewnia mechaniczne odciążenie przewodu
• Wytrzymałe, odporne na uszkodzenia i warunki atmosferyczne obudowa z twardego tworzywa sztucznego
• Konstrukcja obudowy zapewnia łatwy montaż i demontaż
• Metalowe tulejki stykowe gwarantują poprawne połączenie elektryczne w każdych warunkach
• Gumowa uszczelka zabezpiecza przewód przed uszkodzeniami
• Dzięki nierdzewnym, metalowym pałąkom zapewnia pewne mocowanie wtyczki

• Połączenie: skręcane
• Kolor: czarny
• Max średnica przewodu: 9,5 mm
• Obudowa z twardego tworzywa sztucznego wytrzymała, odporna na uszkodzenia i warunki atmosferyczne
• rozbieralne elementy zaopatrzone w gumowe uszczelki
• Mocowanie za pomocą dwóch otworów montażowych.
• Metalowe tulejki stykowe
• klapka, zakrywająca styki
• przewody montowane w gnieździe przy pomocy zacisków śrubowych
• wprowadzenie przewodu następuje poprzez dławnicę z grubą uszczelką zabezpieczającą

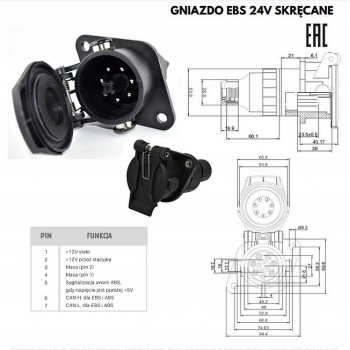

Schemat 7-pinowego złącza 24V EBS:

• Biegun 1 (30) - Funkcja: stałe napięcie 24V dla zaworów sterujących - Przewód: czerwony
• Biegun 2 (15) - Funkcja: napięcie 24V do sterowania elektroniką przez stacyjkę - Przewód: czarny
• Biegun 3 (31) - Funkcja: masa dla pinu 2 (część elektroniczna) - Przewód: żółty
• Biegun 4 (31) - Funkcja: masa dla pinu 1 (część hydrauliczna) - Przewód: brązowy
• Biegun 5 - Funkcja: Wskazanie błędu ABS - Przewód: biały
• Biegun 6 - Funkcja: Magistrala wymiany danych CAN-H (dla EBS i ABS) - Przewód: zielono-biały
• Biegun 7 - Funkcja: Magistrala wymiany danych CAN-L (dla EBS i ABS) - Przewód brązowo-biały
